วงจรไฟกระพริบ

ขั้นเเรกก็หาวงจรไฟกระพริบมา




เมื่อได้มาเเล้วก็นำไปเขียนลงในโปรเเกรม PCB Wizard เเล้วจะได้ดังรูป





เเล้วก็ทำการ convert จนได้ 100%ก็จะได้ตามรูป

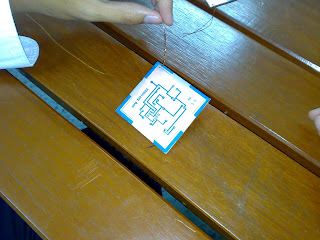

เเล้วก็นำเเบบที่ได้จากการเขียนวงจรจาก PCB Wizard มาทำเป็น nagative film







เเล้วก็ไปตัดแผ่นทองเเดงให้พอดีกับแผ่น nagative film







เเล้วก็นำแผ่นที่ตัดไปล้างให้สะอาดเเล้วก็ไปติด Dry film






แล้วก็นำไปฉายเเสง ประมาณ 15 นาที เมื่อครบ 15 นาทีเเล้วก็ลอกเเผ่น dry film ออกเเล้วนำไปเเช่ในเบสอ่อน ใช้พู่กัน ถูเบา ๆ จนเเผ่น dry film ตรงที่ไม่ไช่ ลาย วงจรออก เมื่อออกเเล้วก็นำไปเเช่ในน้ำเปล่า





ต่อมาก็นำไปเเช่ในน้ำยากัดแผ่นปริ้นให้ลายทองเเดงที่ไม่ไช่ลายวงจรออกให้หมด เมื่อกัดทองเเดงหมดเเล้วก็นำไปเเช่ในน้ำเปล่า ต่อมาก็นำมาเเช่ในโซดาไฟเพื่อให้ Dry film ตรง ลายวงจรออก







ต่อมาก็นำมาเจาะรูเพื่อต่อขาอุปกรณ์เเล้วก็ทาน้ำยาเเร็กเกอร์







เสร็จเเล้วนำอุปกรณ์มาต่อตามเเบบเเล้ว บัตกรีให้เรียบร้อย





เสร็จเเล้วก็จะได้ดังรูป
